半導體類目：電源管理芯片

半導體型號：STGAP2HS

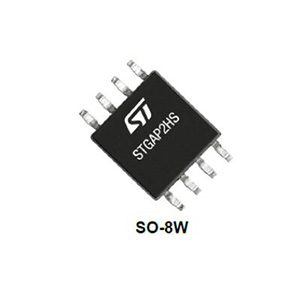

半導體封裝：寬體SO-8W

STGAP2HS是單柵極驅動器，可在柵極驅動通道與低壓控制和接口電路之間提供電流隔離。

柵極驅動器具有4 A的能力和軌至軌輸出，使該器件還適合中高功率應用，例如工業應用中的功率轉換和電機驅動器逆變器。該設備有兩種不同的配置。具有獨立輸出引腳的配置允許通過使用專用柵極電阻器來獨立優化導通和關斷。具有單輸出引腳和Miller CLAMP功能的配置可防止半橋拓撲快速換相期間的柵極尖峰。兩種配置均可為外部組件提供高度的靈活性并減少材料清單。

該器件集成了UVLO和熱關機保護功能，有助于設計高度可靠的系統。雙輸入引腳允許選擇信號極性控制和實施硬件互鎖保護，以避免在控制器發生故障時發生交叉?zhèn)鲗?dǎo)。輸入至輸出傳播延遲小于75 ns，可提供高PWM控制精度。待機模式可用于減少空閑功耗。
