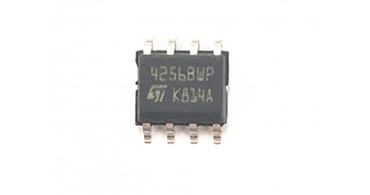

M24256-DFMN6TP是一款256-Kbit的I2C串行EEPROM，由STMicroelectronics公司生產。它可以在1.7V到5.5V的電壓范圍內工作，支持1 MHz的時鐘頻率。它具有64字節的頁大小，以及一個額外的可寫保護的標識頁，可以用來存儲敏感的應用參數。它還具有高達200年的數據保留能力，以及超過400萬次的寫入周期。它適用于各種工業級應用，如智能計量、醫療設備、汽車電子等。

M24256-DFMN6TP的主要特性如下：

- 256-Kbit（32-Kbyte）的EEPROM存儲空間

- 兼容I2C總線模式：1 MHz、400 kHz和100 kHz

- 單電源電壓和高速：1 MHz時鐘從1.7 V到5.5 V

- 寫入：字節寫入5 ms內完成，頁寫入5 ms內完成

- 工作溫度范圍：從-40 °C到+85 °C

- 隨機和順序讀取模式

- 可寫保護整個存儲器陣列

- 增強的ESD/鎖存保護

- 超過4百萬次寫入周期

- 超過200年數據保留能力

- 符合RoHS和無鹵素（ECOPACK2）

M24256-DFMN6TP有多種封裝形式可供選擇，包括：

- SO8 ECOPACK2

- TSSOP8 ECOPACK2

- UFDFPN8 ECOPACK2

- WLCSP ECOPACK2

- 未切割晶圓（每個芯片都經過測試）

接口協議

M24256-DFMN6TP使用I2C總線接口與主機通信。它有兩個引腳用于數據傳輸：串行數據（SDA）和串行時鐘（SCL）。它還有一個引腳用于設備地址選擇（E0），一個引腳用于寫保護控制（W）和兩個引腳用于電源供應（VCC和VSS）。

M24256-DFMN6TP的I2C設備地址由四個固定位（1010）和一個可編程位（E0）組成。如果E0引腳接地，則設備地址為10100；如果E0引腳接電源，則設備地址為10101。主機可以通過發送設備地址加上讀/寫位（R/W）來選擇M24256-DFMN6TP進行通信。
