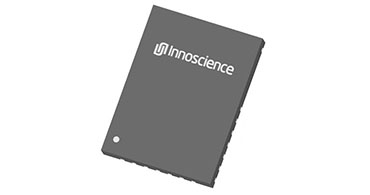

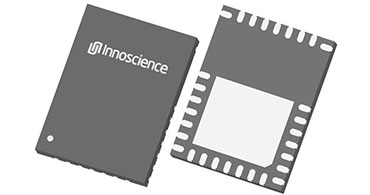

ISG6108QA 是英諾賽科推出的一款高度集成的 700V SolidGaN 功率芯片。該芯片將 700V 增強型 GaN FET、高壓線性穩壓器、智能柵極驅動器和無損耗電流傳感電路集成在一個緊湊的 QFN 6mm x 8mm 封裝中，厚度僅為 0.85mm。

ISG6108QA 具有 230mΩ 的常閉型 GaN，連續耐壓 700V，瞬態耐壓高達 800V。 其寬 VCC 范圍為 9V 至 80V，無需額外的 LDO。 芯片具備 115μA 的低靜態電流，并支持自動待機模式。 集成的無損耗電流傳感電路省去了外部采樣電阻，提高了系統效率。 智能柵極驅動器提供兩段式柵極驅動方案，并支持可編程的開啟回轉速率控制，以實現高頻、高效率和低 EMI 性能。

ISG6108QA 具有高達 200V/ns 的高 dv/dt 抗擾度，零反向恢復電荷，最高開關頻率可達 2MHz。 芯片傳播延遲典型值為 25ns。 此外，它還集成了用于數字隔離器的 5V LDO，以及 UVLO、OCP、OTP 等多種保護功能。

ISG6108QA 的應用范圍廣泛，包括 AC-DC、DC-DC、DC-AC 電源，PFC、QR 反激、ACF、半橋、全橋電路，以及 PD 適配器、LED 照明、太陽能微型逆變器、服務器和電信電源等。 高集成度和優化的設計使得 ISG6108QA 能夠簡化 BOM、減小 PCB 尺寸，同時提高系統效率和功率密度。

ISG6108QA_Datasheet_Rev_1.0.pdf
