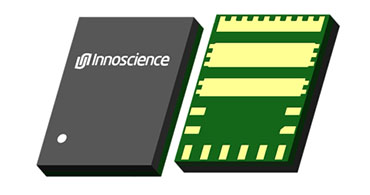

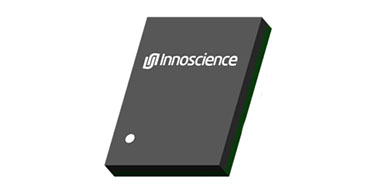

ISG3202LA 是一款由英諾賽科推出的集成柵極驅動器的 100V 半橋 SolidGaN 芯片。這款芯片采用緊湊的 5mm x 6.5mm LGA 封裝，內部高度集成了兩個高性能增強型 GaN FET、柵極驅動器、柵極電阻以及 VCC 和 BST 電源電容，提供了小巧、高效且易于使用的 GaN 功率級解決方案。

ISG3202LA 具有 2.4mΩ 的半橋 GaN FET，額定電壓為 80V 連續和 100V 瞬態，開關頻率最高可達 5MHz。它提供獨立的高壓側和低壓側 PWM 輸入，具備快速的傳播延遲（典型值 14ns）和出色的延遲匹配（典型值 1ns）。芯片內置 UVLO、OVLO、OTP 等保護功能，VCC 靜態電流低至 35μA，并集成了 VCC/BST 電容器。此外，它還具有高達 50V/ns 的高 dv/dt 抗擾度和可調節的開啟速度，優化了 PCB 布局的簡易性和 EMI 表現。

ISG3202LA 的應用市場廣泛，包括 LLC 轉換器中的半橋、全橋和 SR 應用，高頻降壓升壓轉換器，數據中心和汽車電源，以及 D 類音頻和電機驅動應用。其高集成度和優化的設計顯著簡化了系統 BOM，減少了占板面積，提高了效率和功率密度，特別適用于 48V 數據中心、48V 汽車電子和馬達驅動等領域。

ISG3202LA_Datasheet_Rev_1.1.pdf
